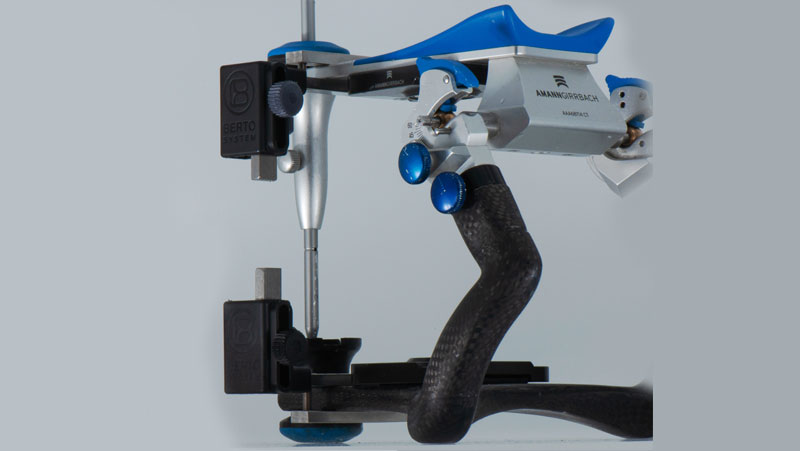

Le guide laterali o guide verticali sono le sedi di scorrimento per il supporto della lastra in plexiglass. Si fissano con attacco rapido per una pratica rimozione dalle barrette in acciaio. Si distinguono la superiore dall’inferiore per il colore diverso delle viti di fissaggio, nere per l’inferiore e grigie per il superiore. Integrate nelle guide la regolazione della profondità di inserimento del supporto.
Il supporto si inserisce con limitata frizione nella guida laterale superiore o inferiore, contiene una ghiera regolabile nella quale ruota di 180° il perno che sostiene la placchetta in plexiglass. Questa si applica con sistema di fissaggio rapido.

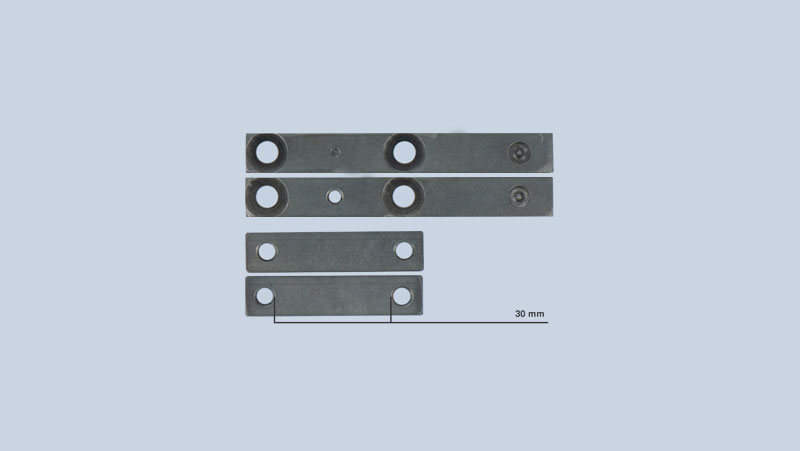

Barrette da fissare in modo permanente all’articolatore che si differenziano per la distanza tra i fori delle viti. Sono disponibili come accessori per attrezzare più articolatori. E’ possibile richiederle indicando il modello dell’articolatore. Verranno inviate le più adatte con le eventuali modifiche necessarie per l’adattamento complete delle relative contro barre di fissaggio, viti e astina antiribaltamento.

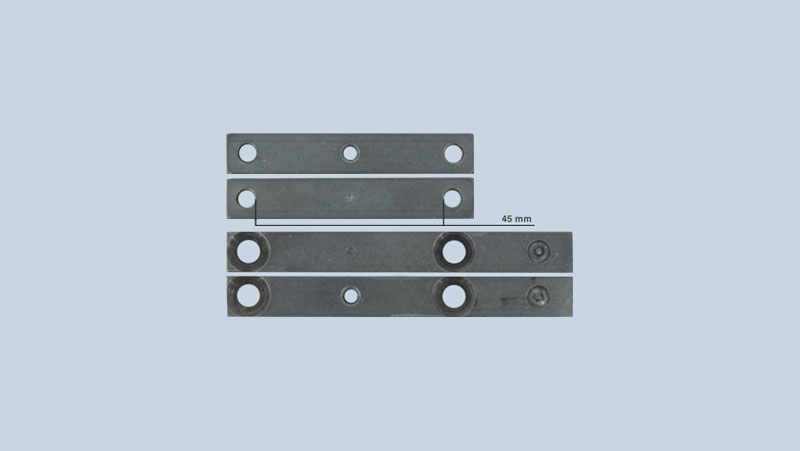

Barrette da fissare in modo permanente all’articolatore che si differenziano per la distanza tra i fori delle viti. Sono disponibili come accessori per attrezzare più articolatori. E’ possibile richiederle indicando il modello dell’articolatore. Verranno inviate le più adatte con le eventuali modifiche necessarie per l’adattamento complete delle relative contro barre di fissaggio, viti e astina antiribaltamento.
Per gli articolatori che richiedono l’astina antiribaltamento per la branca superiore, nel caso che la barretta superiore impedisca l’utilizzo dell’astina originale.

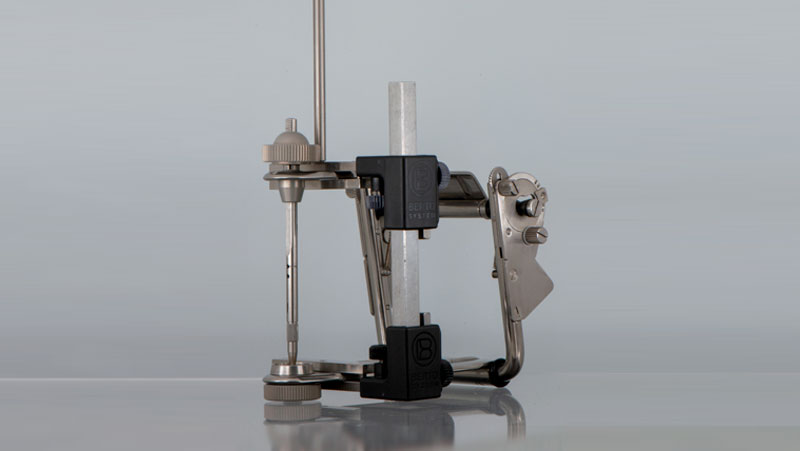

Nella fase di fissaggio delle barrette in acciaio all’articolatore l’asta in alluminio si inserisce in entrambe le guide laterali per consentire il loro allineamento.

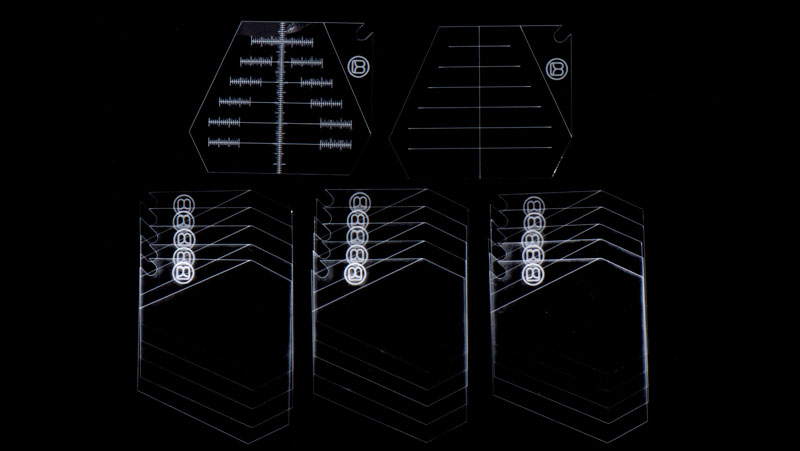

Il set è composto da 15 placchette neutre riutilizzabili, una placchetta con linea mediana e trasversali e una placchetta con riferimenti millimetrici, sormontabili alle placchette neutre da disegnare.
L’allineatore ottico serve ad orientarsi in maniera perpendicolare alla placchetta, si applica in zona centro cresta vicina ad un punto disegnato sul bordo del modello e ci si orienta, con un occhio solo aperto, in modo da poter vedere per intero la luce all’interno del foro. Si disegna quindi un piccolo cerchio sulla placchetta intorno al punto del modello. Si ripete in varie zone dei modelli con l’accortezza di non far coincidere i superiori con gli inferiori. Questi cerchi fungono da mirino per orientarsi in modo perpendicolare alla placchetta quando si riportano i riferimenti e quando successivamente si osservano.
Pennarelli di quattro colori;
La confezione contiene
